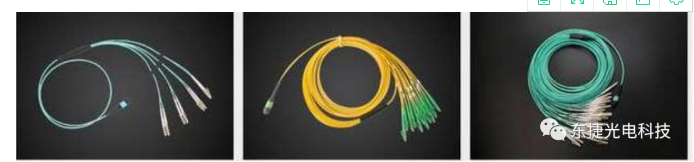

MPO/MTP 分支跳线是指把 MPO/MTP 连接器与光纤光缆加工后,通过分支器,一端为MPO/MTP 连接头,另一端可以为 LC/SC/FC 等多种连接头搭配(其中 LC 应用最为广泛),
常见的有 MPO/MTP(8 芯)转 4 x LC 分支光纤跳线、MPO/MTP(12 芯)转 6 x LC 分
支光纤跳线、MPO/MTP(24 芯)转 12 x LC 分支光纤跳线,通过交叉型预接端 MPO/MTP
技术,一端连接 40G/100G,另一端连接 10G,将一个 40G/100G 分解为几个 10G,实现
高速率端口(MTP/MPO)向低速率端口(LC/SC/FC)的理想转接。MPO/MTP-LC 光纤跳
线因其芯数多、设计紧凑、体积小等特点,可应用于许多现有的直流环境中,如交换机、机架式面板与主配电布线板之间等等。
MPO/MTP-LC 分支跳线的主要优势:
1. MPO/MTP 分支跳线提供一个整洁的、高密度的方法来实现高密度交换机端
口复制,可以减少交换机的端口损坏或错误的风险。
2. 分支跳线在机柜中占据更少的空间和比传统的跳线更优的垂直管理,如 12
芯分支跳线一端的分支远远小于等芯数的跳线。
3. 减少因光缆拥塞对于局域网和存储网络中心管理带来的不便;增加冷却的气
流,使移动/增加/变更线缆或设备变得更容易。
4. 分支跳线提供可用于包括工程定制化的交错的 LC 分支来匹配电子设备的网
口,以提供布线基础设施和电子设备之间的无缝集成。
MTP-LC 分支跳线典型的应用是什么?
MTP-LC 分支跳线用于刀片交换机板卡的端口复制,方便这些端口连接到其他
设备。基于特定应用和插入何种组件,分为两种类型的分支跳线,模块分支跳线
和主干分支跳线。
模块分支跳线直接连接到 MTP-LC 模块的后部、把交换机端口复制到位于相同
或相邻机架的配线架。通常使用这个应用时,交换机位于 MDA 或列头交换。

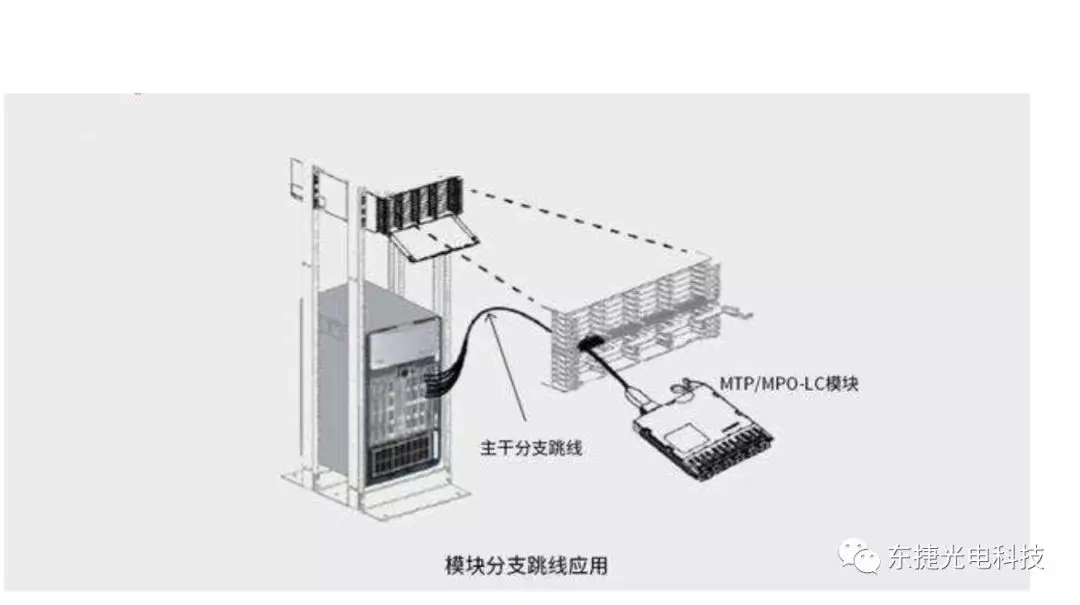

下图描述了一个模块分支跳线应用的例子:
交换机映射配线架位于交换机坐落位置以外的地方。部署这个应用通常是当你有一个通用交换区域和端口复制所需的主要分布区域(MDA)。
