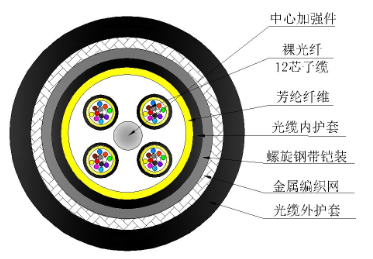

中心加强件：FRP；
裸光纤：0.25mm着色光纤12芯×4；
芳纶纤维：4股×1100D；
子单元护套：低烟无卤LSZH；
芳纶纤维：4股×1100D；
光缆内护套：聚氯乙烯PVC；
螺旋钢带铠装：ID6.9mm，OD7.9mm；
金属编织网：3(6)×16锭；
光缆外护套：OD10.5mm，材质黑色PVC。
|
东捷光电 |
DJ-LC/PC-LC/PC-单模48芯G652D10.5mm-Lm跳线 |
|
描述 |
铠装跳线采用LC/PC 接头，48芯 |
|
中心加强件 |
FRP |
|
芳纶纤维 |
1100D |
|
子单元护套 |
LSZH |
|
芳纶纤维 |
1100D |
|
内护套 |
PVC |
|
螺旋钢带铠装 |
ID6.9mm，OD7.9mm |
|
金属编织 |
6×16锭，OD8.2mm |
|
外径 |
10.5mm±0.50mm |
|
外护套材质 |
PVC |
|
颜色 |
黑色 |
|
弯曲半径 |
动态20D |
|
|
静态10D |
|
拉力 |
长期600N |
|
|
短期800N |
|
压力 |
长期3000N |
|
|
短期5000N |
|
跳线 |
|
|
接头A |
LC/PC 单模 |
|
接头B |
LC/PC 单模 |
|
插入损耗 |
小于0.3dB |
|
回拨损耗 |
大于45dB |
|
线缆校核长度 |
客户定制 |
|
长度公差 |
L≤7m时，要求误差ΔL为：0≤ΔL≤7cm |
|
|
L≥7m时，要求误差ΔL为：0≤ΔL≤1%*L |
|
工作温度 |
-20~+70℃ |
|
接口符合标准 |
YD/T 1272.4 |
|
东捷光电 |
DJ-LC/PC-LC/PC-单模48芯G652D10.5mm-Lm跳线 |
|
应用 |
FTTA |
|
东捷光电 |
DJ-LC/PC-LC/PC-单模48芯G652D10.5mm-Lm跳线 |
|
光纤 |
9/125um G652D 单模48芯 |
|
裸光纤外径 |
0.25mm |
