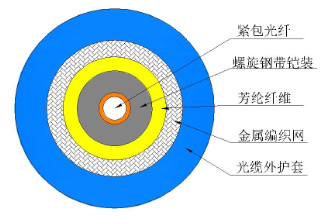

紧包光纤：OD0.6mm；
螺旋钢带铠装：ID1.2mm，OD1.7mm；
芳纶纤维：1100D；
金属编织网：3×16锭，OD2.1mm；
光缆外护套：OD3.0mm，材质蓝色PVC。
|
|
东捷光电 |
DJ-LC/PC-LC/PC-单模单芯G652D3.0mm-Lm跳线 |
|
|
描述 |
铠装跳线采用LC/PC 接头，单芯 |
|
|
光缆 |
|
|
|
螺旋钢带铠装 |
ID1.2mm，OD1.7mm |
|
|
芳纶纤维 |
1100D |
|
|
金属编织 |
3×16锭，OD2.1mm |
|
|
外径 |
3.0mm±0.10mm |
|
|
外护套材质 |
PVC |
|
|
颜色 |
蓝色 |
|
|
弯曲半径 |
动态20D |
|
|
|
静态10D |
|
|
拉力 |
长期200N |
|
|
|
短期400N |
|
|
压力 |
长期3000N |
|
|
|
短期5000N |
|
|
跳线 |
|
|
|
接头A |
LC/PC 单模 |
|
|
接头B |
LC/PC 单模 |
|
|
插入损耗 |
小于0.3dB |
|
|
回拨损耗 |
大于45dB |
|
|
线缆校核长度 |
客户定制 |
|
|
长度公差 |
L≤7m时，要求误差ΔL为：0≤ΔL≤7cm |
|
|
|
L≥7m时，要求误差ΔL为：0≤ΔL≤1%*L |
|
|
工作温度 |
-20~+70℃ |
|
|
接口符合标准 |
YD/T 1272.4 |
|
|
东捷光电 |
DJ-LC/PC-LC/PC-单模单芯G652D3.0mm-Lm跳线 |
|
|
应用 |
FTTA |
|
|
东捷光电 |
DJ-LC/PC-LC/PC-单模单芯G652D3.0mm-Lm跳线 |
|
|
光纤 |
9/125um G652D 单模单芯 |
|
|
紧包光纤外径 |
0.6mm |
