数据中心的超低损耗光纤跳线布线解决方案

time:2017-07-08 count:0 share

      光纤跳线和连接器作为光传输系统中最常用的组件,其性能对信号传输起着至关重要的作用。一般来说,标准跳线和光纤连接器会对网络的可靠性带来一定的影响,同时也是光网络中最常见的故障源。事实上,这种因不稳定的布线造成的网络故障是可以有效避免的。本文旨在介绍插入损耗的基本原理及如何实现高质量的光传输。

光纤网络中的光损耗


        良好的光纤性能依赖于高质量的连接器。插入损耗是影响光纤网络性能的关键因素之一,它是指因连接器或接头的插入而引起链路的有效光功率的损耗。本文中主要讲的是光纤连接器造成的损耗。

       光纤连接器广泛应用于所有类型网络的输入和输出端口,同时还应用于连接测试设备和仪器。在光线路中插入连接器会导致发射信号的衰减和部分信号的反射。

       随机配对是指从生产中随机选择的插头进行随机配对,这是测试插入损耗最专业的方法,同时也为客户选择优质光纤跳线提供了参考。以下四个等级的光纤连接器的区分就是基于这种测试方法而得出的:

损耗等级 损耗(IEC 61753-1)
A级 尚未定义
B级 平均值≤0.12dB;超过97%的样本的最大值≤0.25dB
C级 平均值≤0.25dB ;超过97%的样本的最大值≤0.50dB
D级 平均值≤0.50dB; 超过97%的样本的最大值≤1.0dB


       IEC 61753-1标准规定了四种随机配对IL(插入损耗)性能等级,其中A级尚未定义。 市场上许多厂商所采用的插损值只适用于某些确定的环境,在现场使用时却不太适用。但因为这种测试的结果是随机的,所以更具有说服力。上表中有四种不同等级的光纤连接器,以B级为例,在所选样本中,超过97%的样本的最大插损值小于或等于0.25dB,其平均值小于或等于0.12dB。

超低损耗光纤跳线解决方案

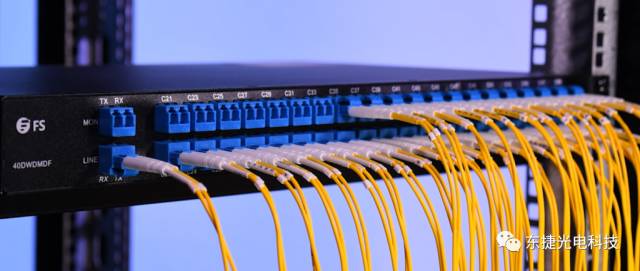

       光纤跳线的使用会直接影响数据中心的性能。因此,高质量光纤跳线的需求者主要是网络管理者。

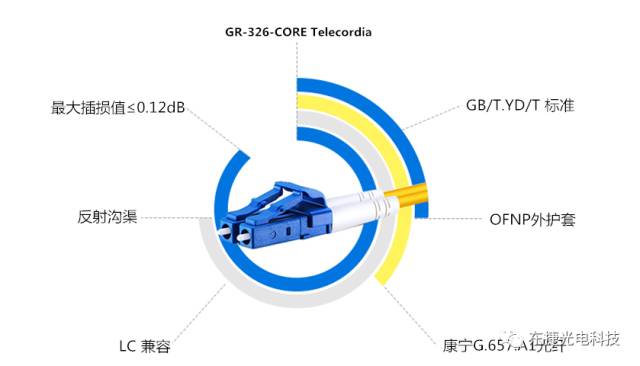

超低损耗单模光纤跳线


      从其名称就可以看出,这种单模跳线具有低插入损耗特点,其典型的插入损耗值仅为0.12dB。 与插损值为0.3dB的跳线相比,它的性能提升了许多。这种跳线主要应用于1310nm~1550nm全波段的信号传输,它的B级连接器能确保超低的插入损耗和回波损耗,有效减少错误码率,使传输更可靠。此外,这种单模光纤采用的是G.657.A1光纤,因此这种电缆比标准的跳线具有更好的弯曲性能。




超低损耗多模光纤跳线


       多模光纤(MMF)是短距离光传输的最佳选择。能确保光信号在850nm或1300nm波长下的最大损耗仅为0.15dB。低插入损耗多模光纤常见类型包括OM2,OM3和OM4,采用特殊的材料制作而成,具有弯曲不敏感的特征,确保了光纤跳线的稳定性。总而言之,这种超低插入损耗多模光纤电缆完全满足高速、高容量信号传输的需求。
