光纤到户室内布线解决方案

time:2017-06-10 count:0 share

1、室内通信设施说明(适合已经安装综合信息箱的业主)

  作为中国电信第一批光纤到户(FTTH)住宅小区,您的家庭已经安装了入户光纤和综合信息箱。综合信息箱位于您家庭内的入户门附近,安装位置和外观如下图所示:



 图1-1信息箱安装位置及外观示意图



  箱体内已安装有入户光纤,可提供超高速数据传输速率。光纤不同于五类线和双绞线,易损坏且较难修复,请您务必注意不要弯曲折断。

注意:入户光纤接头内可能有不可见激光输出,您在平时使用过程中千万不要随意拆卸或用肉眼直视,以免损伤眼睛。


  (以下部分适用于没有安装综合信息箱、但安装了光纤信息面板的业主)


  作为中国电信第一批光纤到户(FTTH)住宅小区,中国电信已经为您的家庭提供了入户光纤和光纤信息面板。


  示例:光纤信息面板位于您家庭的客厅电视墙,入户光纤预埋位置和光纤信息面板安装位置示例如下图所示:

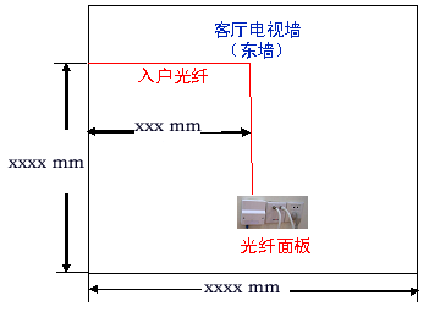

 图1-3信息面板及入户光纤预埋位置示意图


  面板内已安装有入户光,提供超高速数据传输速率。光纤不同于五类线和双绞线,易损坏且较难修复请您务必注意不要弯曲折断。


  光纤信息面板是安装在您家庭内用于接入入户光纤和网络设备的连接设施,也属于易损坏物品。请您在装修时不要移动光纤面板的安装位置。

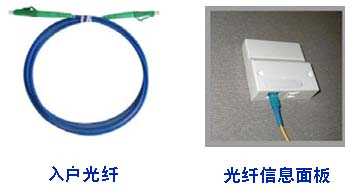

图1-4入户光器及信息面板示意图


  二、家庭装修布线方法

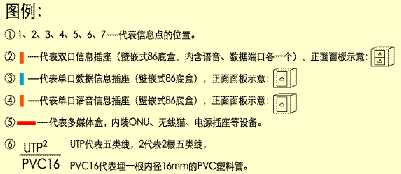

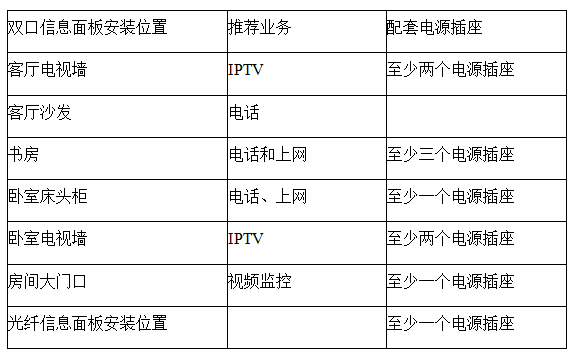

  为了满足您随时随地的通话、上网、视频、娱乐等信息化家居要求,我们建议您在如下位置安装双口信息面板,见图2-1:

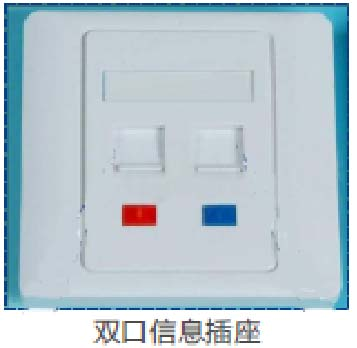

 图2-1双口信息插座示意图

从每一个信息面板到综合信息箱处都需要一条五类线(网线),请不要选择普通电话线。

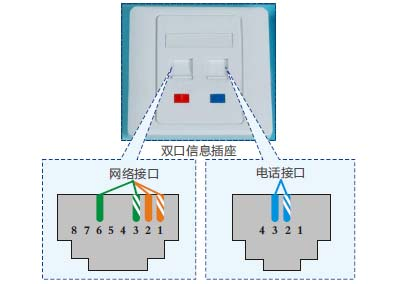

每条五类线均同时连接信息面板的电话口和上网口,连接方式如下

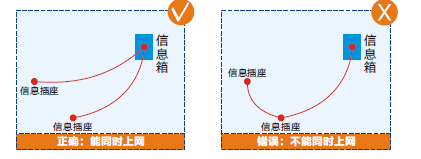

各五类线应采用直联方式,相互之间不能串接。



在装修布线时,还应注意以下几点:



  a、网线尽量不要直角布线,避免在拉线时造成五类线损坏;



  b、网线与电力线之间至少要保持15cm以上的间距,避免交流电对数据传输的干扰;



  c、在穿放五类线时,应使用PVC管穿放网线,信息面板和信息箱内的网线长度至少预留20cm以上;



  d、五类线穿放完毕后,应为信息箱内的每条网线做标记,标识其连接的信息面板房间或位置,方便以后使用。



  三、家庭布线的验收



  在您完成室内布线的施工之后,请务必对已布放的每一条网线进行验收测试工作。



  测试需要网线测试仪一对。在测试时,需要在被测试的网线两端连接主测试仪或远端测试仪。



  1、被测试的线缆正常,则两个测试端的号码就会从1至8同时逐个闪动;



  2、出现号码顺序调乱,就代表接线的方法错误或是交叉线的接法;



  3、有某一个灯不亮,表示该根线没有接好;



  4、如果所有灯都不闪动,意味着这段线缆有4条以上的线有问题。

注:不同品牌的网线测试仪测试灯的含义不同,请您注意参考测试仪的使用说明书。
